Гнутый швеллер металлический – это, как и двутавр, разновидность металлопроката из фасонной группы. По сути, это гнутый на специальных станках швеллер. Производится путем проката и гибки стали в виде рулона.
Предназначено такое изделие для работы под большими нагрузками, которые хорошо распределяются в П-образной геометрии детали без сварных стыков. Цельная конструкция проката хорошо отражается на стойкости к нагрузкам.

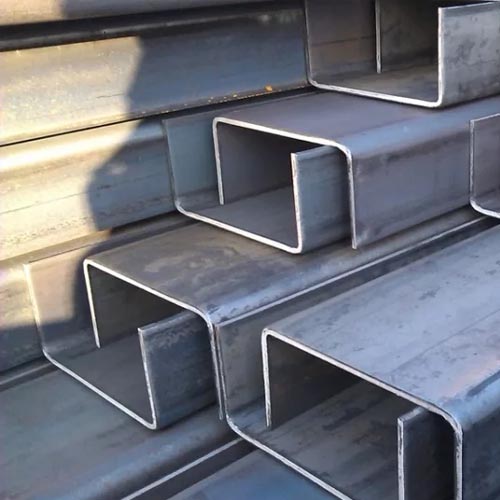

На фото - швеллер гнутый, швеллер холодногнутый ДСТУ 8806:2018
Холодный прокат выполняют из металлических листов. Последующая обработка полученных изделий не производится. Отсутствие дополнительных воздействий на металл, как при горячем прокате, считается положительным качеством такого типа производства – структура стали сохраняется в первоначальном виде.
Положительные качества гнутого швеллера:
- малая стоимость;
- широкая сфера применения;
- низкий вес по сравнению с аналогами;
- возможность применения в конструкциях без сварки;
- стойкость к изгибающим и осевым напряжениям;
- малый расход защитного покрытия.
Разница между гнутым и обычным швеллером
Ключевым отличием являются закругленные углы, редко встречающиеся в горячекатаном металле из-за особенностей производственного процесса.
| Швеллер |
h, Высота, мм |
b, Ширина
полки, мм |
s, Толщина
стенки, мм |
R, не более,
мм |
Масса 1 м,
кг |
Цена 1 м/п |
| Швеллер 40х20х2 |
40 |
20 |
2 |
3 |
1,139 |
уточнить |
| Швеллер 60х40х3 |
60 |
40 |
3 |
4 |
3,045 |
уточнить |
| Швеллер 80х40х2,5 |
80 |
40 |
2,5 |
3 |
2,97 |
уточнить |
| Швеллер 80х40х3 |
80 |
40 |
3 |
4 |
3,516 |
уточнить |
| Швеллер 80х50х4 |
80 |
50 |
4 |
6 |
5,185 |
уточнить |
| Швеллер 80х60х3 |
80 |
60 |
3 |
4 |
4,458 |
уточнить |
| Швеллер 80х60х4 |
80 |
60 |
4 |
6 |
5,813 |
уточнить |
| Швеллер 100х40х3 |
100 |
40 |
3 |
5 |
3,966 |
уточнить |
| Швеллер 100х50х3 |
100 |
50 |
3 |
4 |
4,458 |
уточнить |
| Швеллер 100х50х4 |
100 |
50 |
4 |
6 |
5,813 |
уточнить |
| Швеллер 100х60х3 |
100 |
60 |
3 |
4 |
4,929 |
уточнить |
| Швеллер 100х60х4 |
100 |
60 |
4 |
6 |
6,441 |
уточнить |
| Швеллер 120х60х4 |
120 |
60 |
4 |
6 |
7,069 |
уточнить |
| Швеллер 120х60х5 |
120 |
60 |
5 |
7 |
8,707 |
уточнить |
| Швеллер 140х60х5 |
140 |
60 |
5 |
7 |
9,492 |
уточнить |
| Швеллер 140х60х6 |
140 |
60 |
6 |
9 |
11,2 |
уточнить |
| Швеллер 160х60х4 |
160 |
60 |
4 |
6 |
8,325 |
уточнить |
| Швеллер 160х60х5 |
160 |
60 |
5 |
7 |
10,28 |
уточнить |
| Швеллер 160х60х6 |
160 |
60 |
6 |
9 |
12,14 |
уточнить |
| Швеллер 160х80х5 |
160 |
80 |
5 |
7 |
11,85 |
уточнить |
| Швеллер 160х80х6 |
160 |
80 |
6 |
9 |
14,02 |
уточнить |
| Швеллер 160х100х6 |
160 |
100 |
6 |
9 |
15,91 |
уточнить |
| Швеллер 180х80х5 |
180 |
80 |
5 |
7 |
12,63 |
уточнить |
| Швеллер 180х80х6 |
180 |
80 |
6 |
9 |
14,96 |
уточнить |
| Швеллер 180х100х5 |
180 |
100 |
5 |
7 |
14,2 |
уточнить |
| Швеллер 180х100х6 |
180 |
100 |
6 |
9 |
16,85 |
уточнить |
| Швеллер 200х80х5 |
200 |
80 |
5 |
7 |
13,42 |
уточнить |
| Швеллер 200х80х6 |
200 |
80 |
6 |
9 |
15,91 |
уточнить |
| Швеллер 200х100х6 |
200 |
100 |
6 |
9 |
17,79 |
уточнить |
